Conformarea anvelopei. Parametrii λ, R și U

Conformarea anvelopei

Clădirile nZEB se remarcă printr-un standard superior de eficiență energetică, fiind concepute pentru a minimiza pierderile de căldură și a maximiza confortul. Spre deosebire de casele obișnuite, acestea beneficiază de o termoizolare avansată și o etanșeitate excepțională, reducând semnificativ consumul de energie. Fiecare element al construcției este atent optimizat pentru a lucra în armonie cu celelalte componente, asigurând un climat interior plăcut și costuri reduse pe termen lung.

Construirea unei clădiri nZEB începe cu o proiectare atentă, în care fiecare detaliu contează. Fie că vorbim despre pereți, ferestre, acoperiș, subsol sau fundație, toate componentele anvelopei trebuie să fie optim dimensionate și izolate corespunzător pentru a atinge performanțe energetice superioare. Proiectarea se bazează pe respectarea standardelor termice minime stabilite prin Metodologia MC001/2022, asigurând astfel eficiență maximă, confort sporit și costuri reduse la energie.

Astfel, pentru îndeplinirea cerințelor minime de performanță energetică se recomandă ca toate elementele de construcție care formează anvelopa clădirii să respecte relația R' ≥ R'min, respectiv U' ≤ U'max, unde R' / R'min [m2K/W] este rezistența termică corectată calculată / corectată minimă (de referință) pentru fiecare element de anvelopă termică iar U' / U'max [W/(m2K)] este transmitanța termică corectată calculată / corectată maximă (inversul lui R' respectiv lui R'min)

Știați că?

Pentru o eficiență energetică maximă, nu este suficientă doar respectarea valorilor minime ale rezistenței și transmisiei termice. Un aspect esențial îl reprezintă reducerea punților termice, atât liniare (Ψᵢ), cât și punctuale (χᵢ), care pot afecta performanța energetică a clădirii. Acest lucru se obține printr-o proiectare inteligentă, o execuție precisă și utilizarea unor soluții și materiale de înaltă calitate. Astfel, clădirea va avea un confort termic superior, un consum redus de energie și o durabilitate îmbunătățită.

Astfel, conform MC001/2022, avem următoarele valori pentru R'min și U'max, în funcție de destinația clădirii:

Rezistențe/transmitanțe termice corectate recomandate (valori nomate/de referință) pentru clădiri rezidențiale nZEB

ELEMENTE DE ANVELOPĂ	R'_min [m²K/W]	U'_max [W/(m²K)]
Pereți exteriori (exclusiv suprafețele vitrate, inclusiv pereții adiacenți rosturilor deschise)	4,00	0,25
Tâmplărie exterioară (ferestre și ferestre de mansardă)	0,90	1,11
Tâmplărie exterioară (uși cu acționare manuală)	0,77	1,30
Tâmplărie exterioară (luminatoare verticale)	0,83	1,20
Planșee peste ultimul nivel, sub terase sau poduri	6,67	0,15
Planșee peste subsoluri neîncălzite și pivnițe	3,40	0,29
Pereți adiacenți rosturilor închise	1,50	0,67
Planșee care delimitează clădirea la partea inferioară, de exterior (la bowindouri, ganguri de trecere ș.a.)	5,00	0,20
Plăci pe sol (peste cota terenului sistematizat - CTS)	5,00	0,20
Plăci la partea inferioară a demisolurilor sau a subsolurilor încălzite (sub CTS)	5,30	0,19
Pereți exteriori, sub CTS, la demisolurile sau la subsolurile încălzite	3,40	0,29

Rezistențe termice corectate recomandate (valori nomate/de referință) pentru renovarea clădirilor rezidențiale existente

ELEMENTE DE ANVELOPĂ	R'_min [m²K/W]	U'_max [W/(m²K)]
Pereți exteriori (exclusiv suprafețele vitrate, inclusiv pereții adiacenți rosturilor deschise)	3,00	0,33
Tâmplărie exterioară (ferestre și ferestre de mansardă)	0,83	1,20
Tâmplărie exterioară (uși cu acționare manuală)	0,77	1,30
Planșee peste ultimul nivel, sub terase sau poduri	5,00	0,20
Planșee peste subsoluri neîncălzite și pivnițe	2,50	0,40
Pereți adiacenți rosturilor închise	1,10	0,90
Planșee care delimitează clădirea la partea inferioară, de exterior (la bowindouri, ganguri de trecere ș.a.)	4,50	0,22
Plăci pe sol (peste cota terenului sistematizat - CTS)	4,50	0,22
Plăci la partea inferioară a demisolurilor sau a subsolurilor încălzite (sub CTS)	4,80	0,21
Pereți exteriori, sub CTS, la demisolurile sau la subsolurile încălzite	2,90	0,35

Rezistențe/transmitanțe termice corectate recomandate (valori nomate/de referință) pentru clădiri nerezidențiale nZEB

ELEMENTE DE ANVELOPĂ	R'_min [m²K/W]	U'_max [W/(m²K)]
Pereți exteriori (exclusiv suprafețele vitrate, inclusiv pereții adiacenți rosturilor deschise)	3,00^2,3)	0,33
Tâmplărie exterioară (ferestre și ferestre de mansardă)	0,83^2,3)	1,20
Tâmplărie exterioară (uși cu acționare manuală)	0,77^2,3)	1,30
Planșee peste ultimul nivel, sub terase sau poduri	6,00¹⁾	0,17
Planșee peste subsoluri neîncălzite și pivnițe	3,40^,1)	0,29
Pereți adiacenți rosturilor închise	1,50¹⁾	0,67
Planșee care delimitează clădirea la partea inferioară, de exterior (la bowindouri, ganguri de trecere ș.a.)	5,00¹⁾	0,20
Plăci pe sol (peste cota terenului sistematizat - CTS)	5,00¹⁾	0,20
Plăci la partea inferioară a demisolurilor sau a subsolurilor încălzite (sub CTS)	5,30¹⁾	0,19
Pereți exteriori, sub CTS, la demisolurile sau la subsolurile încălzite	3,40¹⁾	0,29

Notă:

Pentru mai multe detalii și reglementări suplimentare, accesează Metodologia MC001/2022 privind calculul performanței energetice a construcțiilor.

Știați că?

În cazul Caselor Pasive, nivelul minim de performanță termică pentru pereți exteriori este de U'_max ≤0.15 W/m²K, în timp ce pentru o clădire rezidențială nZEB este de U'_max ≤0.25 W/m²K. Nivelul de Casă Pasivă se poate obține prin creșterea grosimilor de izolație, precum și o atenție sporită la tratarea punților termice.

Parametrii λ, R și U

Pentru a dimensiona corect izolația unui element de construcție, este esențial să înțelegem câteva concepte fundamentale legate de performanța termică a materialelor și a elementelor constructive. O bună cunoaștere a acestor principii asigură o izolație eficientă, un consum redus de energie și un confort termic optim.

Conductivitatea termică (λ – W/mK)

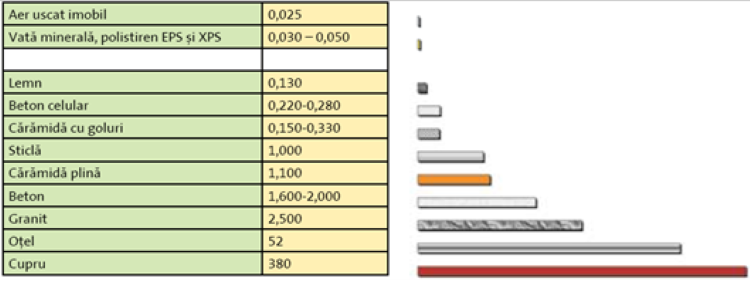

Conductivitatea termică definește capacitatea unui material de a transfera căldura, indiferent de mecanismul fizic implicat. Fie că vorbim despre lemn, cărămidă, ipsos sau chiar substanțe precum aerul și vaporii de apă, fiecare material are o conductivitate specifică. În domeniul construcțiilor, acest parametru ia în considerare toate fenomenele de conducție, convecție și radiație, influențând direct eficiența energetică și confortul unei clădiri.

Știați că?

Conductivitatea termică este o caracteristică a materialului și nu depinde de grosimea acestuia, având aceeași valoare pentru orice dimensiune a produsului.

Cu cât valoarea lambda este mai mică, cu atât materialul izolează mai bine, oferind un confort termic superior și un consum redus de energie.

Știați că?

Pentru materialele termoizolatoare, coeficientul λ (W/mK) este determinat cu ajutorul unui dispozitiv special, numit lambdametru. Acesta măsoară fluxul de căldură care traversează materialul atunci când este expus unei diferențe de temperatură constante, asigurând astfel o evaluare precisă a performanței sale de izolare.

Rezistența termică (R – m²K/W)

Pentru a evalua cât de bine izolează un material sau un element constructiv, se utilizează rezistența termică. Aceasta este determinată de raportul dintre grosimea materialului (d – m) și conductivitatea sa termică (λ – W/mK). Cu cât valoarea R este mai mare, cu atât materialul oferă o izolație mai eficientă, contribuind la confortul termic și eficiența energetică a clădirii.

[m²K/W]

Cu cât valoarea R este mai mare, cu atât performanțele termice ale elementului sunt mai bune.

Știați că?

Pentru a îmbunătăți performanța termică a unui element de construcție, este esențial să utilizăm produse izolante groase și cu un coeficient lambda scăzut, obținând astfel o rezistență termică superioară.

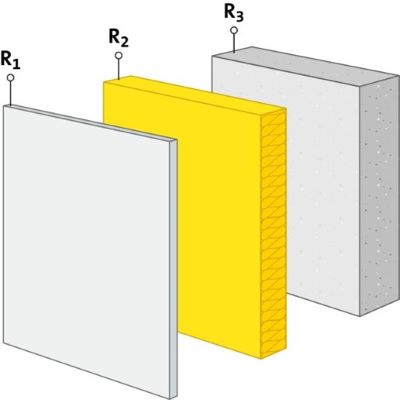

În cazul unui perete compus din mai multe straturi, precum în imaginea de mai jos, rezistența termică a întregului element se calculează prin adunarea rezistenței termice a fiecărui strat (R₁, R₂, R₃), având în vedere că straturile sunt paralele și omogene. Astfel, obținem o evaluare precisă a performanței termice a întregii structuri.

Rezistențele superficiale exterioare și interioare (R_se și R_si) au valori convenționale care nu sunt influențate de soluțiile constructive alese. Aceste valori depind de poziția elementului de construcție și de direcția fluxului termic.

Știați că?

Pierderea de căldură prin pereții exteriori poate reprezenta până la 30% din totalul pierderilor, iar o cantitate similară se pierde și prin acoperiș. Pentru a reduce aceste pierderi, soluția eficientă constă în utilizarea materialelor termoizolante cu rezistență termică crescută, care asigură un confort termic sporit și economii de energie.

Transmitanța termică (U – W/m²K)

Transmitanța termică măsoară cantitatea de căldură pierdută printr-un element de construcție, fiind opusul rezistenței termice. Cu cât valoarea U este mai mică, cu atât elementul izolează mai bine.

Știați că?

Pentru o evaluare precisă, este important să se țină cont și de punțile termice, respectiv Ψᵢ – transmitanța termică liniară și χᵢ – transmitanța termică punctuală. Astfel, valoarea calculată a transmitanței termice va fi ajustată pentru a include impactul acestor punți, conform relației:
